| Назначение
Регулятор расхода модульного исполнения РПМ 102 предназначен для управления расходом, поддержания заданного значения расхода вне зависимости от значения перепада давлений в подводимом и отводимом потоках рабочей жидкости, проходящей через регулятор в одном направлении, и для свободного пропуска потока в обратном направлении.
Основные характеристики
| Параметр |
Значение |
| Условный проход, мм |
10 |
Давление на входе, МПа
номинальное
максимальное |
20
23 |
| Допускаемое отклонение расхода при изменении разности давлений на входе и выходе и при изменении вязкости рабочей жидкости, не более |
15см3/мин при расходе до 150см3 /мин;
10% при больших расходах |
| Номинальный расход, л/мин |
40 |
Минимально допустимая разность между давлениями на входе и выходе:
при расходе 0,1 л/мин, МПа
при расходе от 0,1 л/мин до 20 л/мин, МПа
при расходе свыше 20 л/мин, МПа |
0,3
0,5
1,0 |
| Перепад давлений при прохождении номинального расхода через обратный клапан, МПа, не более |
0,6 |
| Давление открывания обратного клапана, МПа |
0,08 ± 0,03 |
| Масса, кг |
3,0 |
|
|

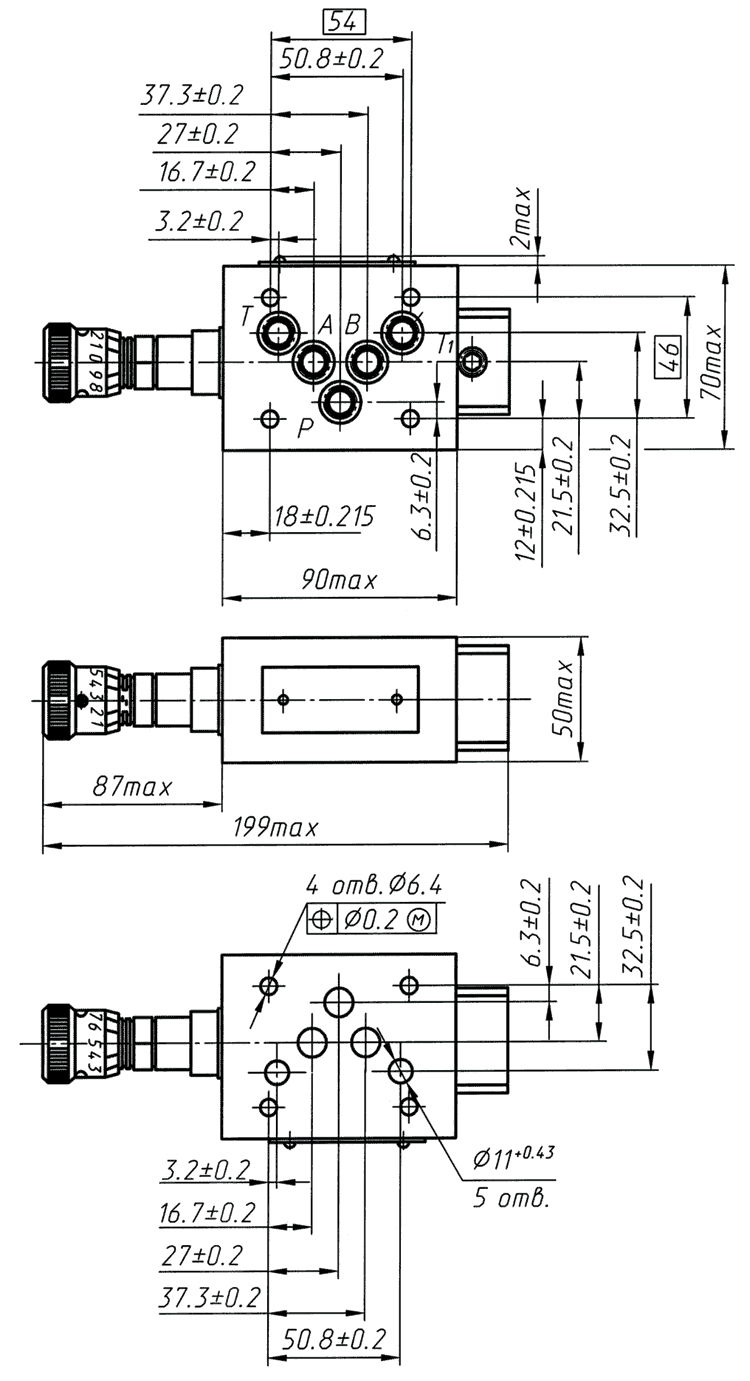

Габаритный чертеж
РПМ 102
